^{Achivements実績} 業務実績

• ジャンル 道路（主要地方道）
• 業務名 地方特定道路整備橋梁設計委託（蒲生23-2工区）・・・橋梁詳細設計
• 実施場所 鹿児島県姶良市蒲生町
• 委託期間 2011年7月12日 ～ 2012年3月19日

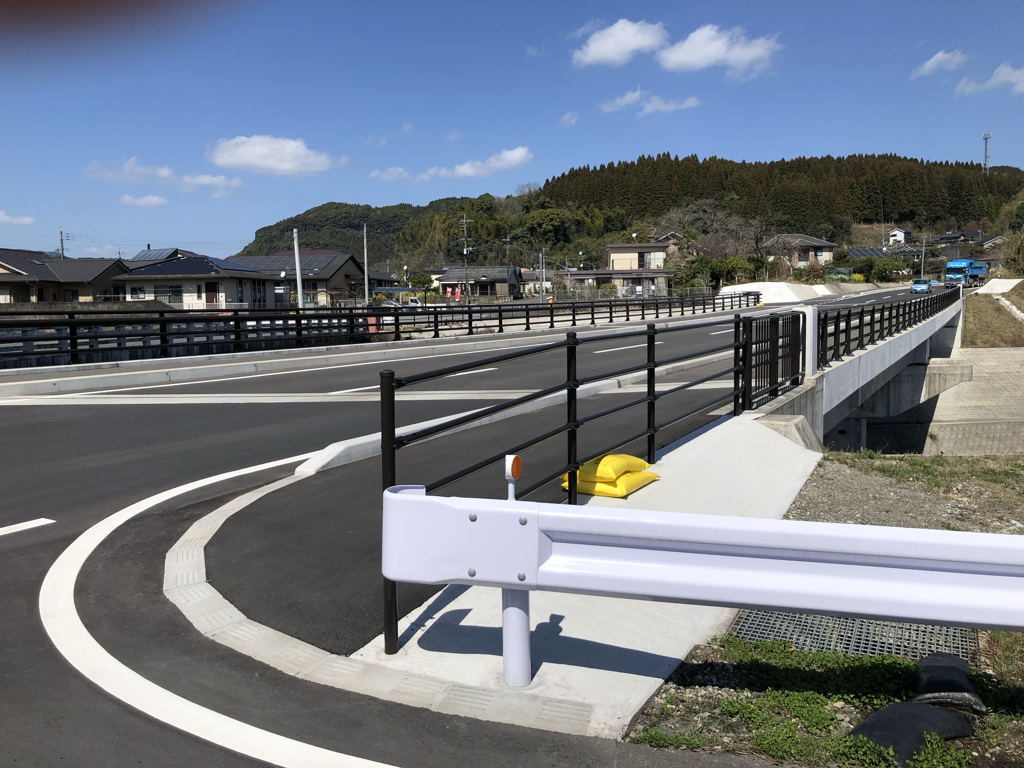

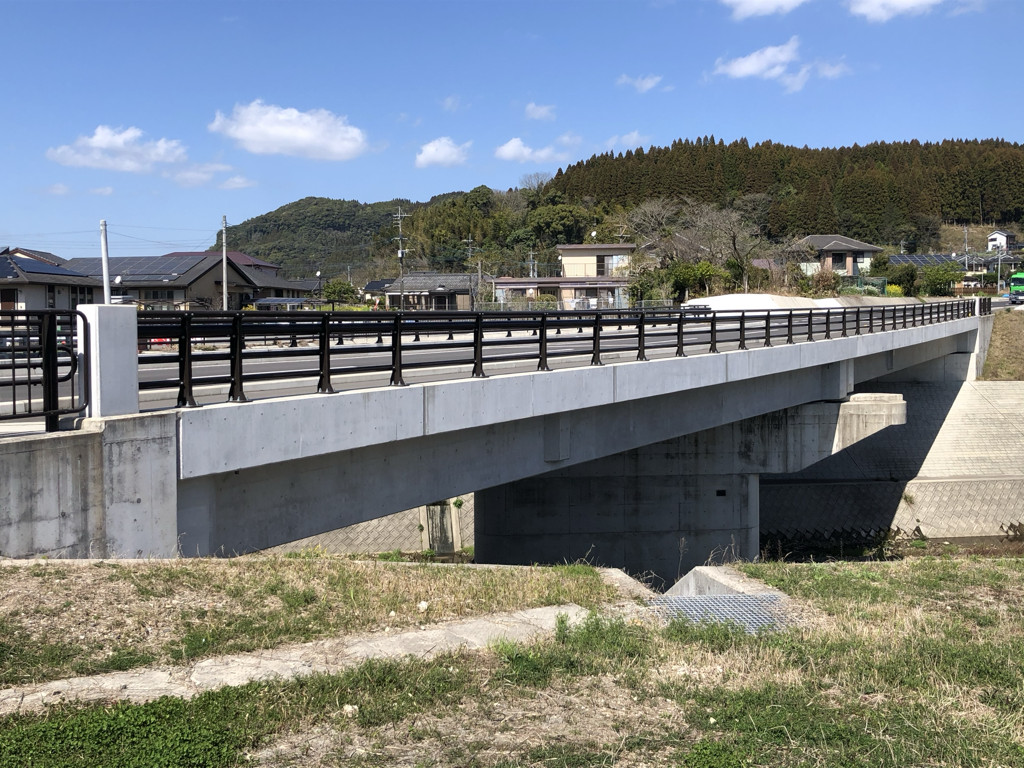

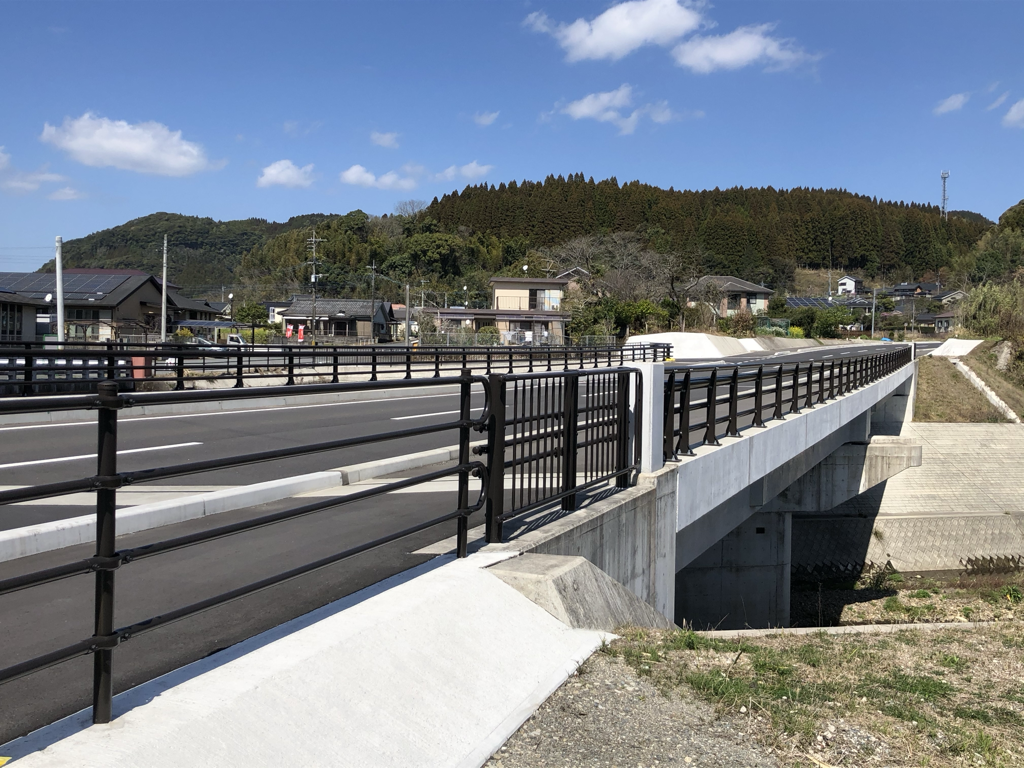

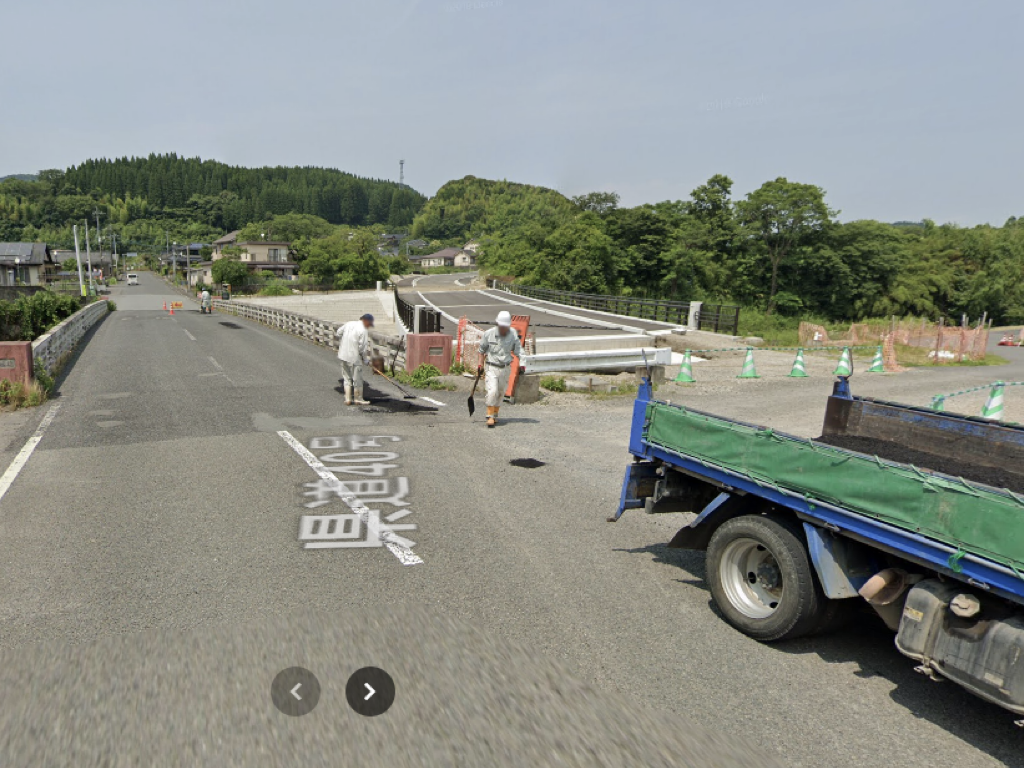

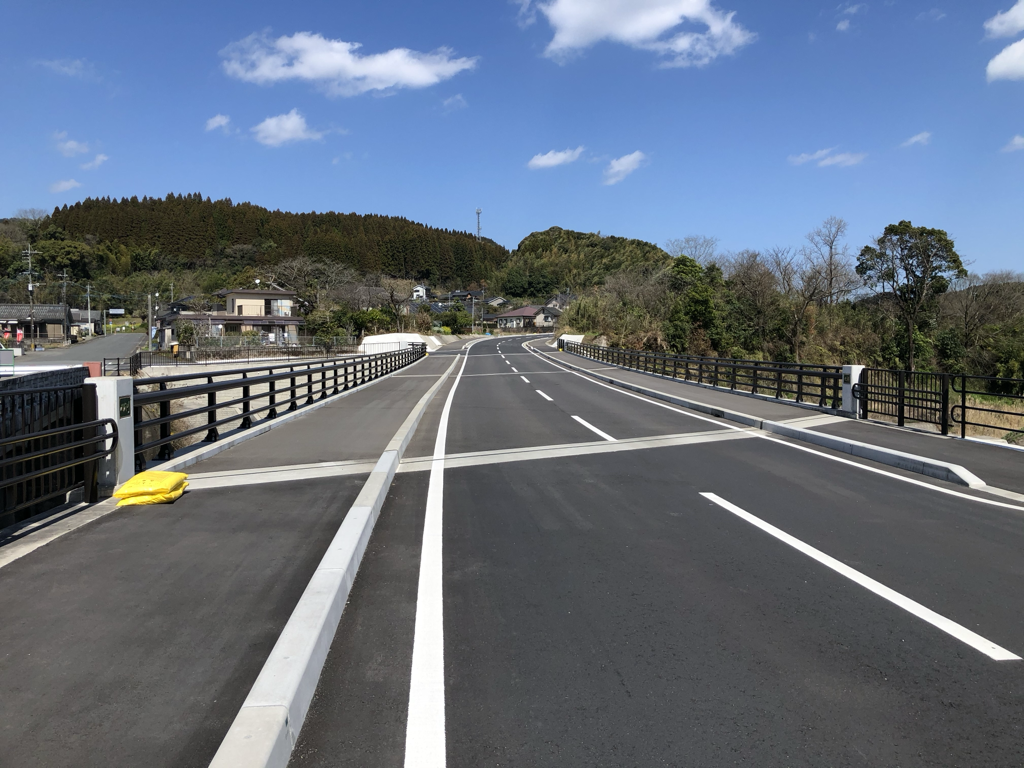

• 設計概要 本業務は、伊集院蒲生溝辺線に計画される橋梁の詳細設計。交差物件は二級河川別府川であり、道路法線との交差角は５１°あり、橋長は当該業務で設定した計画河川断面から決定され、Ｌ＝５８ｍ。上部工形式は、適用支間から計画可能な５形式で比較検討を行い、総合的に２径間のＰＣポステンＴ桁橋を採用形式とし、斜角が小さい事から単純形式とした。 下部工は、Ｈ＝７．５ｍ～８．８ｍであるため逆Ｔ式橋台とし、基礎工は場所打ち杭工法を採用する事とした。なお、液状化地盤であった事から、レベル２地震動照査。 また、橋脚は河川内である事から小判型としＨ＝１１．７ｍの張り出し式橋脚。

•
•
•
•
